色差宝ΔL、Δa、Δb、ΔE值怎么计算?

色差宝是通过模拟人眼对红、绿、蓝光感应,根据Lab原理,测量出颜色容差△E以及△L、△a、△b值用以进行试样和标样对比的光学测量仪器,被广泛的应用于纺织、塑料等行业的颜色检测。本文对色差宝ΔL、Δa、Δb、ΔE值的计算方法做了简要的介绍,对此感兴趣的朋友可以了解一下!

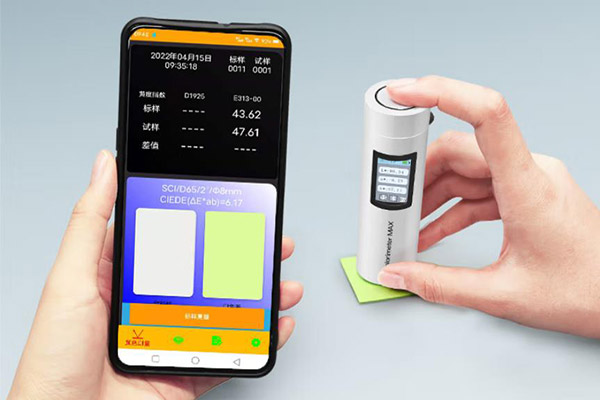

色差宝色差值

色差宝ΔL、Δa、Δb、ΔE值怎么计算?

色差宝作为光电仪器,其测量原理采用最广泛使用于测量物体色调的国际照明委员会(CIE)的CIE1976L*a*b*色度系统,借助均匀色的立体表示方法将所有的颜色用L*,a*,b*三个轴的坐标来定义。L*为垂直轴也即中轴,代表明度上白下黑,其值从底部0(黑)到顶部100(白)。中间为亮度不同的灰色过度,有100个等级;a*、b*坐标组成的色度平面是一个圆,表示不同的色彩方向,a*代表红绿轴上颜色的饱和度,其中-a*为绿,+a*为红;b*代表蓝黄轴上颜色的饱和度,其中-b*为蓝,+b*为黄。a*,b*都是水平轴。L*,a*,b*不仅可以精确地表示各种色调,它也为两种色调之间的差即色差表示带来了方便,尤其是在研究或测定近似颜色的差别程度时(比如同一原材料不同批次的比较),匀色空间L*a*b*表色系上任意两点间的距离都可以表示两个颜色之间的色差。

CIE1976Lab空间由CIEXYZ系统通过数学方法转换得到,转换公式为:

XYZ转换Lab空间

其中X、Y、Z是被测物体的三刺激值;X0、Y0、Z0为选定参考白的三刺激值;L*表示心理明度;a*、b*为心理色度。

从上式转换中可以看出:由X、Y、Z变换为L*、a*、b*时包含有立方根的函数变换,经过这种非线形变换后,原来的马蹄形光谱轨迹不复保持。转换后的空间用笛卡儿直角坐标体系来表示,形成了对立色坐标表述的心理颜色空间,如下图所示。在这一坐标系统中,+a*表示红色,-a*表示绿色,+b*表示黄色,-b*表示蓝色,颜色的明度由L*的百分数来表示。

LAB颜色空间

通常人们把两种颜色在色彩上给人感觉上的差别叫做色差。若两个色样样品都按L*、a*、b*标定颜色,则两者之间的总色差ΔE*Lab以及各项单项色差可用下列公式计算:

明度差:ΔL*=L*1-L*2

色度差:Δa=a*1-a*2,Δb=b*1-b*2

总色差:ΔE*Lab=[(ΔL)2+(△a)2+(Δb)2]1/2

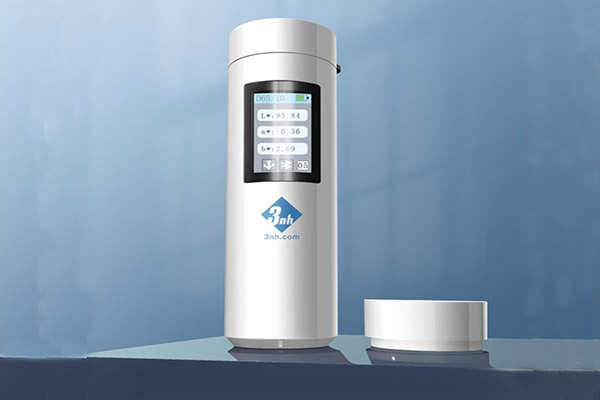

色差宝色差值01

色差宝色差值的单位是什么?

1939年,美国国家标准局采纳了贾德等的建议并推行Y1/2、a、b色差计算公式,且根据此公式计算颜色差别的大小,以绝对值1作为一个单位,称为“NBS色差单位”。一个NBS色差单位大约相当于视觉色差识别阈值的5倍。与孟塞尔系统中相邻两级的色差值比较,则1个NBS单位约等于0.1孟塞尔明度值,0.15孟塞尔彩度值,2.5孟塞尔色相值(彩度为1);孟塞尔系统相邻两个色彩的差别约为10NBS单位。NBS的色差单位与人的色彩感觉差别用下表来描述,可知NBS色差单位在工业应用上是有价值的。后来开发的新色差公式,往往有意识的把单位调整到与NBS单位相接近,例如:ANLAB40、HunterLab以及CIELAB、CIELUV等色差公式的单位都与NBS单位大致相同(不是相等),并不是任何一个色差计算公式计算出的色差单位都是NBS。

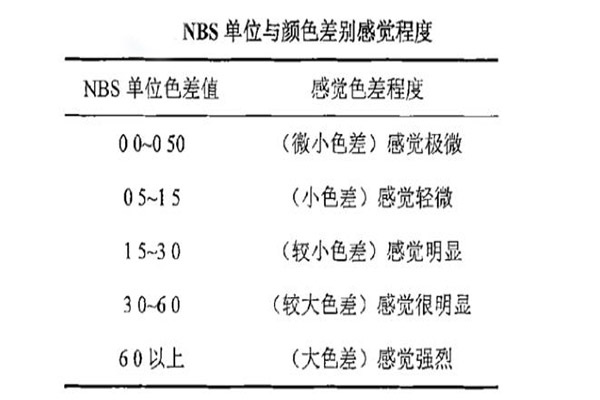

NBS单位与颜色差别感觉程度
