色差宝Lab值怎么分析?色差宝Lab值怎么转换XYZ值、LCh值?

色差宝作为颜色检测的光电仪器,采用的是国际上通用的CIELAB色空间,通过对样品颜色进行测量,给出相应的L、a、b数值,以及比色后的△L、△a、△b等颜色差异值。许多的用户对色差宝Lab值不是很了解,本文色差宝Lab值及Lab值转换XYZ值、LCh值的方法进行了简要的介绍,感兴趣的朋友可以了解一下!

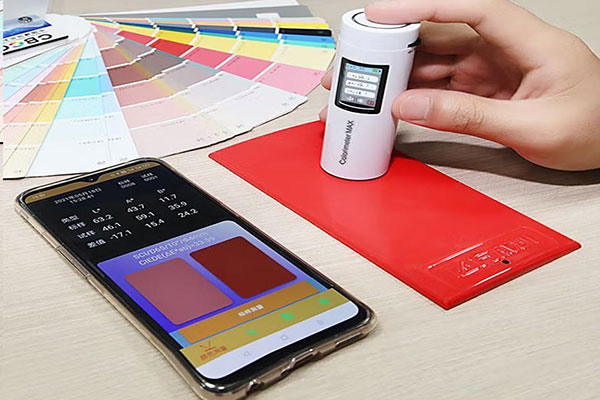

色差宝LAB值

色差宝Lab值分析方法:

为了让产品的颜色评价有更加精确的衡量标准,国际上通常采用的表示方法就是颜色空间。目前常用的颜色空间主要有:LAB、LCH、RGB、XYZ、YXY等,其中Lab为目前最主流的一种颜色空间,它可以表示任何一种颜色,其他的颜色空间一般只作为比对时的参考。当我们在使用色差宝测量物体表面颜色差异的时候,仪器的屏幕上常常会显示出对应的Lab数值,其中:“L”代表物体的明亮度:0-100表示从黑色到白色;“a”代表物体的红绿色:正值表示红色,负值表示绿色;“b”代表物体的黄蓝色:正值表示黄色,负值表示蓝色。

色差宝测量的Lab值表示的就是颜色测量的三个纬度,我们知道决定颜色有三个要素,而确定色差,也可以分为三个要素。它们分别是L值,表示的是产品颜色的深、浅,也就是我们常说的黑和白。而a值表示的就是红绿值,通过红、绿正负来表示,而b值表示的是黄蓝值,通过黄、蓝正负两个方向来表示。根据测出的L、a、b数值就可以计算出被测物体的偏色情况,具体计算公式如下:

ΔL*=L*样品-L*标准,为明度差异;△L*为正值,样品颜色偏浅色方向;为负值,样品偏深色方向。

△a*=a*样品-a*标准,为红/绿差异;△a*为正值,样品颜色偏红;△a*为负值,样品偏绿。

△b*= b*样品-b*标准,为黄/蓝差异;Δb*为正值,样品颜色偏黄;△b*为负值,样品偏蓝。

其中△L*,△a*,△b*,为参考样品和被测样品之间明度L*和色度指数a*,b*的差值。色差值用ΔE* 来表示,为综合总色差,具体计算方法和亮度差△L、红绿差△a、黄蓝差△b都有关系。总色差ΔE*的计算公式如下:

色差计算公式

一般情况下色差宝都会给出相应的L*,a*,b*值和比色后的ΔL*、△a、△b、ΔE*四组色差数据。用ΔE来评价色差时,△E越小表示样品与标准颜色越接近,反之则表示两种颜色相差越远。


色差宝Lab值转换XYZ值:

1.Lab值与XYZ的关系

尽管CIE XYZ颜色空间成功解决了颜色的量化表示与计算,但是它的视觉感知均匀性很差。为了改善CIE XYZ颜色空间的视觉感知均匀性,CIE在1976年,推荐了一个新的坐标系CIEuv,被称作1976均匀颜色坐标系。虽然CIEuv坐标系的视觉均匀性要好于CIExy坐标系,但是两者的共同缺陷是只有色度信息而缺少明度(Lightness)信息,因此,建立一个新的坐标体系很有必要,从而引入明度信息。CIE于1976年推荐了两个视觉感知均匀性更好的颜色空间,CIEL*a*b*(或CIE LAB)和CIE L*u*v*(或CIE LUV)。在这两个体系中,颜色定义在了三维空间,空间的坐标点可用于表示一个颜色的三个视觉感知属性:明度、色相及色度。

2.Lab值转换XYZ值方法

CIE LAB颜色空间来源于对ANLAB颜色空间的简化,是对三刺激值CIE XYZ颜色空间的非线性变换,即,

LAB值转XYZ值

式中,X、Y、Z表示颜色样品的三刺激值,Xn、Yn、Zn表示同样照明条件下一个完全漫反射体表面的三刺激值。首先通过将三刺激值做归一化处理(即X/Xn、Y/Yn、Z/Zn),使用vonkries色适应变换函数,然后在通过CIE LAB公式中的立方根函数进行非线性压缩。


色差宝Lab值转换LCh值:

1.色差宝Lab值转换LCh值方法

根据色差宝lch计算公式:

H*=arctgb*/a*

C*=[(Δa*)2+(Δb*)2]1/2

LCH色彩空间是从CIELAB色彩空间推导出来的,一种颜色可以用LAB表示,也可以用LCH表示。采用LCH对图像进行修正符合日常生活中对色彩进行描述的习惯,色彩修正更加便于理解、更加直观和易于控制。

2.色差宝Lch值调回Lab值

LCH用亮度(L)、彩度(C)和色相(H)来描述颜色,这样用户就可以根据视觉心理从颜色的亮度、彩度和色相上来校正色彩。如果用户在测量时显示的为Lch值,就可以通过设置颜色显示模式来进行调整。

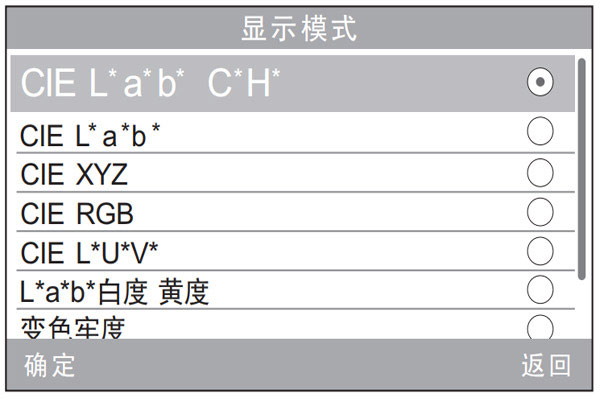

颜色空间设置

用户可根据需要选择不同的颜色空间进行显示,此选择将影响到“标样测量”、“试样测量”界面中的显示内容。通过“上翻”、“下翻”键可进行选择。按下“确认”键将保存所作的设置,并返回主菜单界面。

在电脑色差宝中,显示模式默认为“CIEL*a*b*C*H*”,其他选项有“CIEL*a*b*”、“CIEXYZ”、“CIERGB”、“CIEL*u*v*”、“L*a*b*白度黄度”、“变色牢度”和“沾色牢度”。
